EFV シリーズ
製薬現場が選ぶオートクレーブの最上位モデル
EFVは真空ポンプによる脱気機能を搭載したハイエンドモデルです。
中空材や多孔質材料など、空気が残留しやすい滅菌物に対しても、確実な蒸気浸透を実現します。
さらに乾燥機能を備えることで、滅菌後の工程効率の向上にも貢献します。
ジャーファーメンター、細長いチューブ、無塵衣/マスクなど、従来困難とされていた対象物の滅菌から乾燥までを一貫して対応し、より高度な滅菌品質と信頼性を提供します。
多彩な追加オプション
- プリンター(感熱式)
- 品温センサー
- データロギングシステム
- 高地対応設定
| EFV-62 | EFV-96 | EFV-117 | |
| 缶内直径x有効高さ (mm) | Φ320×660 | Φ400×660 | Φ400×820 |
| 缶内容積 (L) | 62 | 96 | 117 |

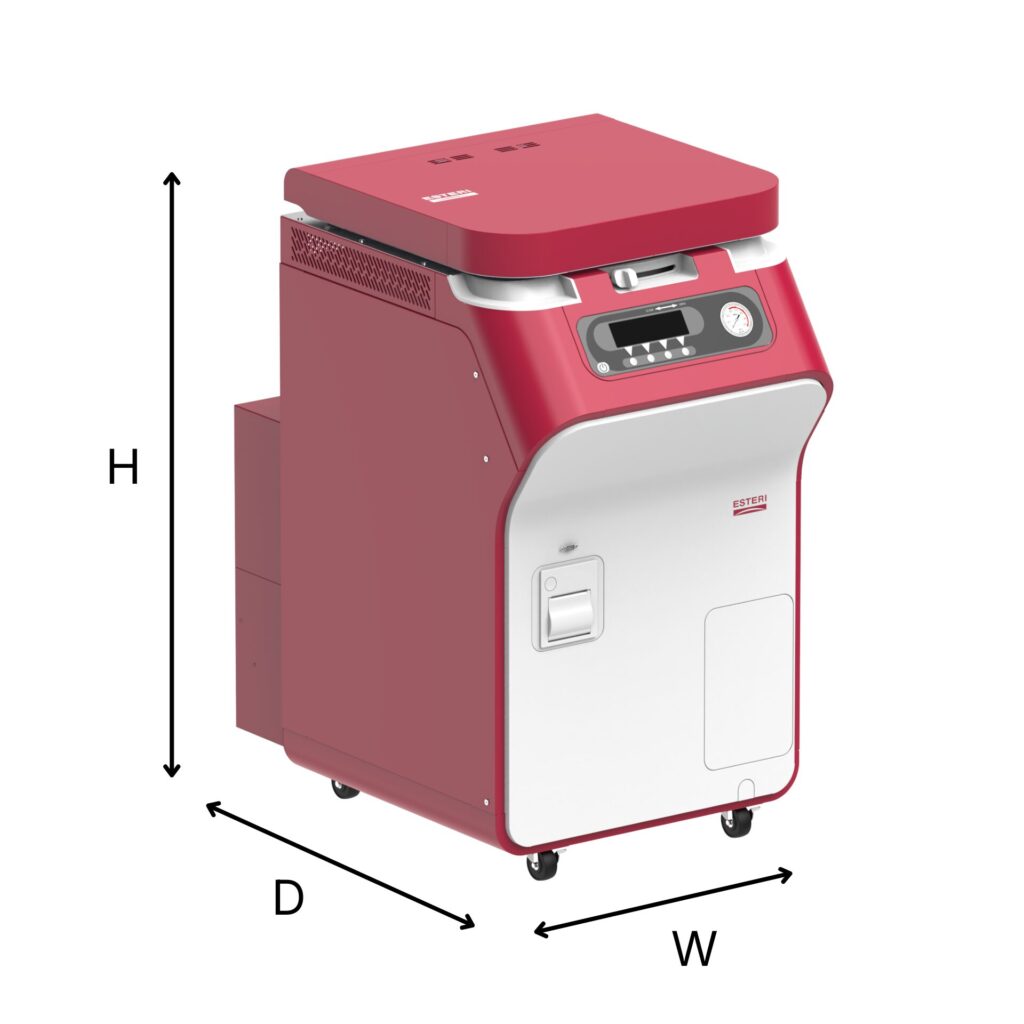

| 外寸法 WxDxH (mm) | 555x810x980 | 625x910x980 | 625x910x1140 |
| 重量 (kg) | 115 | 135 | 142 |
| 滅菌温度 (℃) | 100～140 | 100～129 | 100～125 |
| 滅菌時間(時間：分) | 00：01 - 48：00（全機種共通） | ||
| 最高圧力 (MPa) | 0.290 | 0.200 | 0.170 |
| 運転プログラム数 | 16 | ||
| 必要な電源 | AC200V,単相,30A以上 | ||
1.液体“開放”
フラスコやビーカー、バイアル瓶などの容器に入った液体の滅菌に適しています。
滅菌水の調製、 LB培地、NB培地、TSB培地、BHI培地、ECブロスなどの液体培地、 緩衝液、 生理食塩水、 その他液体試料を滅菌または滅菌後、保温することを目的 としています。
2.液体“密閉”
綿栓やスポンジ栓でフタをしたフラスコやビーカー、バイアル瓶などの容器に入った液体の滅菌に適しています。
滅菌水の調製、 LB培地、NB培地、TSB培地、BHI培地、ECブロスなどの液体 培地、 緩衝液、 生理食塩水、 その他液体試料を滅菌または滅菌後、保温することを目的としています。
3.器具類
複雑な形状の器具などの複雑形状で空気が残留やすい器具の滅菌に適しています。
ガラス器具、磁器、金属器具、シリコンゴム類、プラスチック、 紙または繊維の他、 ジャーファーメンター、内視鏡用器具、手術器具、フィルターカートリッジ、無塵衣などの確実な滅菌を目的としています。
また、滅菌後の乾燥も対応し効率的な運用も可能です。
4.廃棄物
微生物や細胞などに汚染がされた廃棄物の滅菌に適しています。
使用済み培地/洗浄廃液/ピペットチップ/シャーレ/ふき取りに使ったペーパータオルやウエスなどを、廃棄用滅菌バッグやステンレス容器に入れた混在品の滅菌を目的としています。
5.溶解
75～85℃での一般細菌の殺菌に適しています。
100℃以下での処理や、滅菌処理した粉末培地の凝固防止のための保温を目的としています。
また、予めカレンダータイマーで本工程を仕掛けておき、機器を暖めておくことでその後の滅菌運転時間をさらに短縮することができます。
6.追加乾燥
運転完了後、乾燥不足であった場合の補助として使用します。

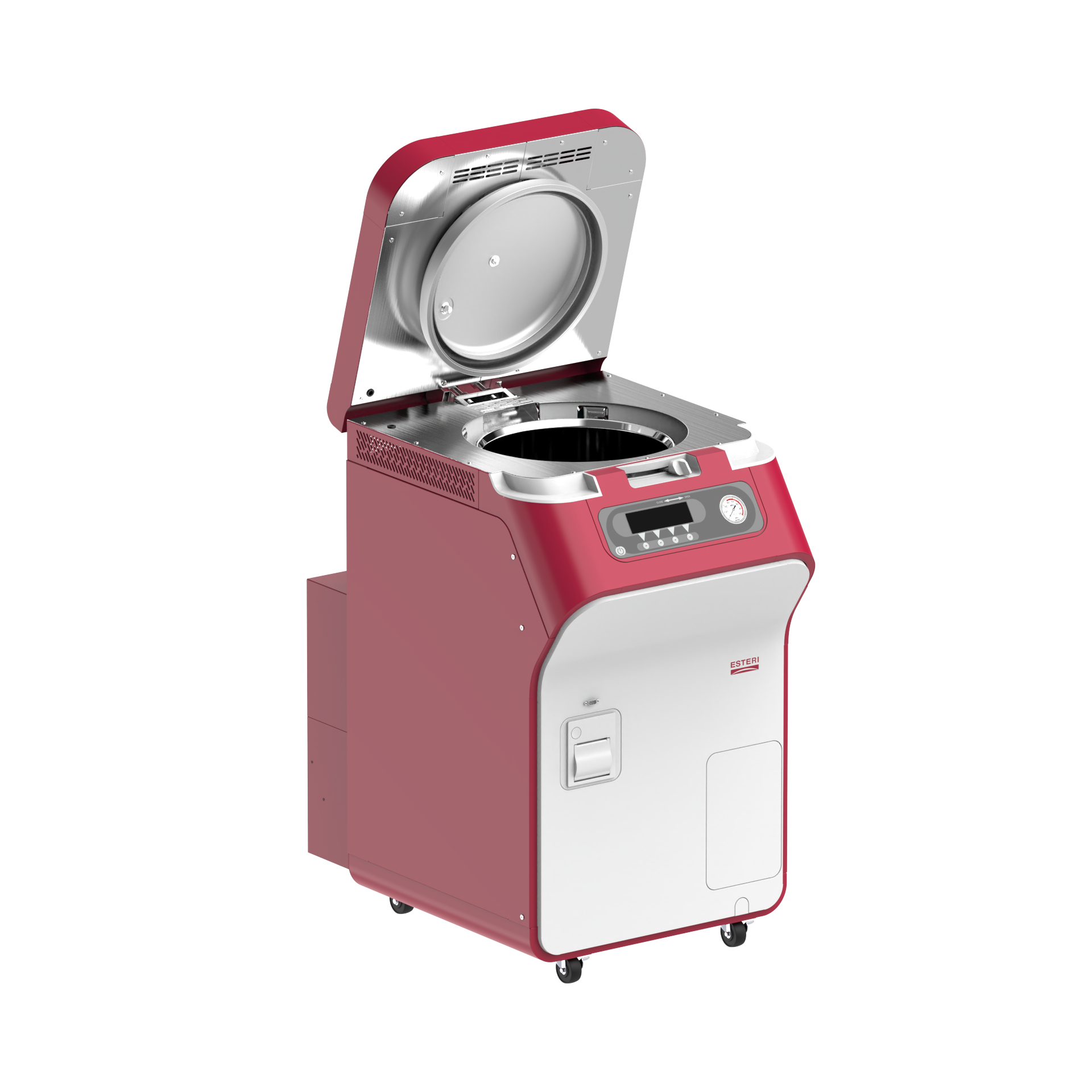

フタインターロックシステム・フタ開閉検知
スライドレバー式のワンタッチロックを採用し、操作性と安全性を両立しています。
フタが確実にロックされていない場合は運転を開始できません。
また、温度と圧力が下がるまでロック解除できないダブルロック機構を備えています。
空焚き防止機能
水が不足するとアラームが鳴り、自動で停止します。
これにより空焚きによる過熱を防止し、装置および使用者の安全を確保します。
漏電ブレーカー
機器の漏電を感知し主電源をOFFにします。
漏水や電気部品の故障時に作動し、使用者の感電を防止します。
真空ポンプ保護回路
真空ポンプの安定稼働を維持するため、保護機能を搭載しています。
過負荷時には自動的に電源を遮断し、ポンプの損傷を防止することで、長期的な装置信頼性の向上を実現します。
温度過昇・過圧防止機能
運転中に缶内温度が設定温度・圧力を上回った時にアラームが鳴り加温を停止します。
過剰に滅菌物を詰め込みすぎた場合に発生しやすくなります。
センサー断線検知
温度センサーが故障したときにアラームが鳴り運転を停止します。
温度制御に重要な計器で機器の暴走を防止します。
圧力安全弁
異常な圧力まで上昇したときに缶内の蒸気を逃がし、圧力上昇を防止します。万が一電気的な安全装置が故障して機器が暴走したときに作動する二重の安全装置です。
品温センサー
滅菌物の中心温度は缶体の温度よりも遅れて上昇します。例えば、1リットルの液体が121℃に達するには機器が121℃に到達してから10分後に到達します。
品温センサーの先端を液体の中心に配置することで、液体の温度を監視できるだけでなく、液体が設定温度に達した時点でタイマーのカウントダウンを開始する「品温モード運転」が可能です。
これにより条件が異なる多種の滅菌を確実に行えます。
運転データの記録・管理
滅菌データの運用に煩わしさを感じていませんか？
本シリーズは滅菌器とPCを接続し、専用アプリケーションで稼働中の温度、圧力、時刻を記録可能です。
また、Microsoft Excel ®に取り込め、データの定量的な検証により、 高精度な滅菌業務をサポートします。
プリンター(感熱式)
運転開始と同時に自動印字を開始し、滅菌タイマー作動のタイミングを含めた工程を記録します。運転終了時には自動で印字を完了するため、滅菌プロセスを正確かつ手間なく可視化し、記録管理の効率化と信頼性向上に貢献します。
- 設定内容
- バッチ番号
- 温度
- 圧力
- 時間
- 対象物温度（オプション）
- エラーコード
- 最高/最低/平均滅菌温度
記録計・温度監視センサー(特注)
GMPでは、滅菌工程における温度の監視および記録の信頼性が求められます。
本シリーズは、記録計および温度センサーの追加を可能とし、缶内の温度および圧力を常時監視・記録します。
これにより、滅菌条件の確実な把握と信頼性の高いデータ取得を実現し、トレーサビリティの確保および品質保証体制の強化に貢献します。
高地対応(標高1000m以上)
高地では気圧の低下により水の沸点が下がり、オートクレーブの温度・圧力制御に影響を与える可能性があります。
本シリーズでは標高条件に応じた設定変更に対応しており、高地環境でも適切な滅菌条件を維持し、安定した運転を実現します。
金網カゴ
滅菌物は、缶体に直接入れないでください。動作不良を引き起こすだけでなく重大な事故に繋がります。必ず金網カゴに滅菌物を入れてください。
本シリーズは、以下の金網カゴが標準装備されています。液体を滅菌する場合は、容器を金網カゴに入れるか別売りの滅菌容器（アクセサリー）をご購入ください。
| EFV-62 | EFV-96 | EFV-117 | |
| 内径×高さ(mm) | Φ300ｘ300 | Φ380ｘ300 | Φ380ｘ400 |
| 個数 | 2 | 2 | 2 |
| 品番 | BW3030 | BW3830 | BW3840 |
挿入本数
ねじ口瓶（ISO規格）
| 100ml Φ56×100mm | 250ml Φ70×138mm | 500ml Φ86×176mm | 1000ml Φ101×225mm | |
| カゴ直径 Φ300 |  | |||
| 19本 | 12本 | 8本 | 5本 | |
| カゴ直径 Φ380 |  | |||
| 31本 | 19本 | 13本 | 9本 | |
挿入本数
| EFV-62 | 38 (57) 本 | 24 (36) 本 | 14 (21) 本 | 10本 |
| EFV96 | 62 (93) 本 | 38 (57) 本 | 28 (42) 本 | 18本 |
| EFV-117 | 62 (124) 本 | 38 (76) 本 | 28 (56)本 | 18本 |
金網カゴ
各種サイズをラインナップしています。滅菌物のサイズによりご選択ください。
その際は缶体の直径と有効高さにご注意ください。
| 品番 | 内寸 直径×高さ(mm) |
| BW3020 | Φ300×200 |
| BW3030 | Φ300×300 |
| BW3815 | Φ380×150 |
| BW3820 | Φ380×200 |
| BW3830 | Φ380×300 |
| BW3840 | Φ380×400 |
カゴ底収納皿
使用済シャーレなどの廃棄物滅菌は溶けた液体がこぼれることで機器を汚します。
これによる機器の故障を防止するために、金網カゴの底に収納しこぼれた液体を受けることができます。
| 品番 | 内寸 直径×高さ(mm) | 適合カゴ内寸 |
| DH2896 | Φ289×60 | Φ300 |
| DH3636 | Φ363×60 | Φ380 |
滅菌容器
大量の液体や粘性のある物質、または土壌を滅菌する場合は、
滅菌容器を使用します。
ただし、金網カゴとは異なり、重ねて使用すると下段容器内の
空気を閉じ込めてしまい滅菌不良となります。
必ず1個のみで使用してください。
| 品番 | 内寸 直径×高さ(mm) |
| VN2727 | Φ270×270 |
| VN3636 | Φ360×300 |
